Sơ Đồ Hệ Thống Bôi Trơn: Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động

1. Giới Thiệu Hệ Thống Bôi Trơn

Hệ thống bôi trơn đóng vai trò quan trọng trong việc duy trì hiệu suất và tuổi thọ của động cơ. Nhiệm vụ chính của hệ thống này là cung cấp dầu bôi trơn đến các bộ phận chuyển động nhằm giảm ma sát, làm mát và bảo vệ động cơ khỏi mài mòn. Để hiểu rõ hơn, việc tham khảo sơ đồ hệ thống bôi trơn sẽ giúp chúng ta hình dung được cấu tạo và cách hoạt động của nó.

2. Tầm Quan Trọng Của Hệ Thống Bôi Trơn

Hệ thống bôi trơn không chỉ đảm bảo vận hành mượt mà mà còn giúp:

• Giảm ma sát: Hạn chế sự hao mòn của các chi tiết máy.

• Tản nhiệt: Dầu bôi trơn hấp thụ nhiệt từ các bộ phận nóng, giúp động cơ duy trì nhiệt độ lý tưởng.

• Bảo vệ động cơ: Ngăn ngừa hiện tượng oxy hóa và tích tụ cặn bẩn.

• Kéo dài tuổi thọ: Đảm bảo các chi tiết máy hoạt động ổn định lâu dài.

Bài viết liên quan: Công Dụng Của Hệ Thống Bôi Trơn

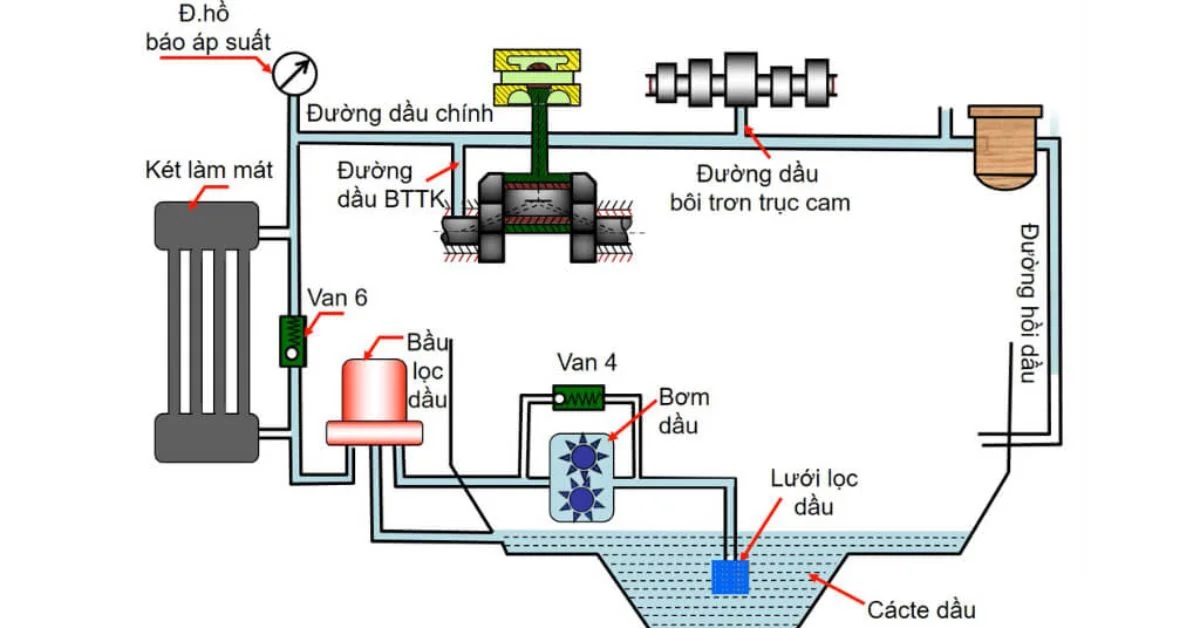

3. Sơ Đồ Hệ Thống Bôi Trơn Cơ Bản

Sơ đồ hệ thống bôi trơn thường bao gồm các thành phần sau:

1. Bơm dầu (Oil Pump): Chịu trách nhiệm hút dầu từ cacte và đưa dầu đến các bộ phận cần bôi trơn.

2. Cacte dầu (Oil Pan): Chứa dầu bôi trơn và cung cấp nguồn dầu cho bơm.

3. Lọc dầu (Oil Filter): Loại bỏ cặn bẩn, tạp chất trong dầu.

4. Van điều áp (Pressure Relief Valve): Giữ áp suất dầu ổn định trong hệ thống.

5. Két làm mát dầu (Oil Cooler): Làm mát dầu trước khi đưa vào bôi trơn.

6. Ống dẫn dầu (Oil Lines): Kênh dẫn dầu đến các bộ phận chuyển động như trục khuỷu, xi lanh, trục cam.

4. Nguyên Lý Hoạt Động Của Hệ Thống Bôi Trơn

• Giai đoạn hút dầu: Bơm dầu hút dầu từ cacte.

• Giai đoạn lọc dầu: Dầu được đẩy qua lọc dầu để loại bỏ cặn bẩn.

• Cấp dầu: Dầu sạch được dẫn đến các bộ phận động cơ thông qua các ống dẫn.

• Tản nhiệt: Dầu bôi trơn sau đó được làm mát ở két dầu trước khi quay trở lại cacte để tái sử dụng.

Sơ đồ hoạt động này đảm bảo dầu luôn tuần hoàn liên tục, giữ động cơ hoạt động hiệu quả.

Xem thêm: https://katavietnam.hashnode.dev/he-thong-boi-tron-tru-tren-o-to

5. Các Loại Hệ Thống Bôi Trơn Phổ Biến

5.1. Hệ Thống Bôi Trơn Cưỡng Bức (Forced Lubrication System)

• Dầu được bơm liên tục đến các bộ phận thông qua bơm dầu.

• Được sử dụng phổ biến trong các động cơ hiện đại.

5.2. Hệ Thống Bôi Trơn Vung Té (Splash Lubrication System)

• Dùng lực của các chi tiết chuyển động để vung dầu bôi trơn lên các bộ phận.

• Thường được áp dụng trong động cơ nhỏ.

5.3. Hệ Thống Bôi Trơn Kết Hợp

• Kết hợp giữa bôi trơn cưỡng bức và vung té.

6. Bảo Dưỡng Hệ Thống Bôi Trơn

Để hệ thống bôi trơn hoạt động hiệu quả, việc bảo dưỡng thường xuyên là điều cần thiết. Một số lưu ý:

• Thay dầu định kỳ: Giúp loại bỏ dầu cũ chứa nhiều tạp chất.

• Kiểm tra lọc dầu: Thay lọc dầu để đảm bảo dòng dầu lưu thông sạch.

• Kiểm tra bơm dầu: Đảm bảo bơm dầu hoạt động ổn định, cung cấp đủ áp suất.

• Vệ sinh két làm mát dầu: Tránh tình trạng két dầu bị nghẹt gây nóng dầu.

7. Lỗi Thường Gặp Ở Hệ Thống Bôi Trơn

7.1. Áp Suất Dầu Thấp

• Nguyên nhân: Dầu thiếu, bơm dầu yếu, van điều áp bị lỗi.

• Cách khắc phục: Kiểm tra và bổ sung dầu, thay thế bơm hoặc van điều áp nếu cần.

7.2. Dầu Bị Nhiễm Bẩn

• Nguyên nhân: Lọc dầu hỏng hoặc sử dụng dầu kém chất lượng.

• Cách khắc phục: Thay lọc dầu và sử dụng dầu đạt tiêu chuẩn.

7.3. Nhiệt Độ Dầu Quá Cao

• Nguyên nhân: Két làm mát dầu bị tắc hoặc động cơ quá nhiệt.

• Cách khắc phục: Vệ sinh két dầu và kiểm tra hệ thống làm mát động cơ.

8. Kết Luận

Hiểu rõ sơ đồ hệ thống bôi trơn và cách hoạt động của nó không chỉ giúp chúng ta vận hành động cơ một cách hiệu quả mà còn tăng độ bền và an toàn cho phương tiện. Việc bảo dưỡng định kỳ là yếu tố quan trọng để đảm bảo hệ thống này hoạt động ổn định.

Nếu bạn muốn tìm hiểu thêm hoặc cần hỗ trợ chi tiết, hãy liên hệ với các chuyên gia kỹ thuật để được tư vấn phù hợp.
